Typy radarových snímačů hladiny, výhody a nevýhody a průvodce výběrem

V průmyslových aplikacích, kde je kritické přesné a spolehlivé měření hladiny kapalin, jsou preferovanou volbou radarové snímače hladiny. Tyto senzory využívají radarové vlny k určení hladiny téměř všech kapalin a pevných látek, přičemž nabízejí různé typy s výraznými výhodami a nevýhodami. Pochopení rozdílů mezi těmito typy je zásadní pro výběr nejvhodnějšího radarového snímače hladiny pro specifické provozní potřeby.

Typy radarových hladinových snímačů

1. Typ kontaktu

Typ kontakturadarový vysílač hladinyse fyzicky dotýká kapaliny pomocí sondy nebo antény, která přichází do přímého kontaktu s měřenou kapalinou. To je také obecně nazýváno radarem s řízenou vlnou (GWR) hladinovým senzorem.

Vysílač vysílá radarové vlny ze sondy nebo antény do kapaliny. Když radarové vlny dopadnou na povrch kapaliny, odrážejí se zpět k vysílači. Analýzou doby, za kterou se radarové vlny vrátí, vypočítá vysílač vzdálenost od sondy k povrchu kapaliny, čímž určí hladinu kapaliny.

Snímače hladiny GWR jsou vhodné pro aplikace, kde je možný přímý kontakt s kapalinou a kde podmínky, jako je míchání, pěna nebo pára, nebudou narušovat přesnost měření. Běžně se používají v nádržích nebo nádobách s relativně jednoduchou geometrií a tam, kde je měřená kapalina kompatibilní s materiálem sondy nebo antény.

Výhody radarových vysílačů typu kontaktu:

• Vysoká přesnost: vynikající přesnost i v náročných podmínkách, jako jsou turbulentní povrchy, pěna nebo pára.
• Všestrannost: Vhodné pro širokou škálu typů kapalin, včetně korozivních látek, viskózních kapalin a kapalin s různými dielektrickými konstantami.
• Spolehlivost: Robustní konstrukce a pokročilé zpracování signálu zajišťují spolehlivý výkon a minimální nároky na údržbu.
• Bezpečnost: Bezkontaktní měření eliminuje riziko kontaminace nebo netěsnosti spojené s přímými kontaktními senzory.
• Vhodnost pro různé konstrukce nádrží: Vysílače GWR lze použít v nádržích s úzkými otvory, nepravidelnými tvary nebo překážkami, což poskytuje flexibilitu při instalaci.

2. Bezkontaktní radar:

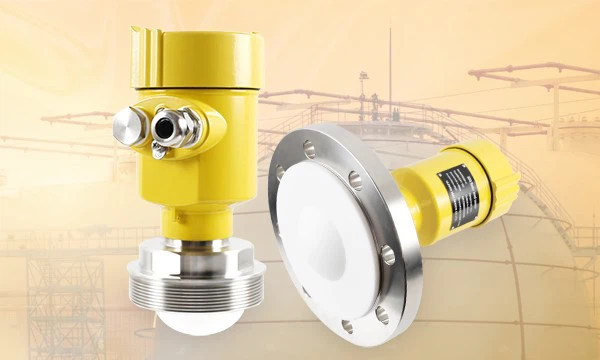

A bezkontaktní radarový hladinový vysílačse fyzicky nedotýká kapaliny. Zářič vysílá radarové vlny ve směru hladiny kapaliny. Když se radarové vlny setkají s povrchem kapaliny, odrážejí se zpět směrem k senzoru. Přijímač detekuje odražené radarové vlny a měří dobu, za kterou se vrátily.

Výpočtem doby průletu radarových vln vysílač určí vzdálenost od senzoru k hladině kapaliny, čímž určí hladinu kapaliny.

VýhodyBezkontaktníRadarové vysílače:

• Žádný fyzický kontakt: To eliminuje riziko kontaminace, koroze nebo poškození snímače agresivními nebo abrazivními kapalinami.
• Vhodnost pro drsná prostředí: ideální pro náročná průmyslová prostředí, kde podmínky jako vysoké teploty, tlak, korozivní chemikálie nebo hygienické požadavky činí přímé kontaktní měření nepraktickým nebo nebezpečným.
• Všestrannost: vhodné pro agresivní chemikálie, viskózní kapaliny, kaly a kapaliny s různými dielektrickými konstantami a pro nádrže s nepravidelnými tvary, překážkami nebo míchadly.
• Minimální údržba: vyžaduje minimální údržbu, snižuje prostoje a náklady na údržbu spojené s čištěním, rekalibrací nebo výměnou senzoru.
• Vzdálená instalace: Tyto vysílače mohou být instalovány ve vzdálenosti od hladiny kapaliny, což umožňuje snadný přístup a údržbu bez nutnosti vstupu do omezeného prostoru nebo zvláštních bezpečnostních opatření.

Srovnávací analýza:

Aplikace radarových vysílačů:

• Rafinérie ropy a plynu
• Chemické zpracovatelské závody
• Zařízení na čištění vody a odpadních vod
• Výroba potravin a nápojů
• Farmaceutická výroba
• Elektrárny

Výběrová kritéria

Chcete-li vybrat správný radar, je třeba vzít v úvahu několik věcí:

1. Prostředí aplikace: Zvažte povahu kapaliny, kolísání teploty, přítomnost výparů nebo pěny a všechna potenciální nebezpečí.

2. Požadavky na přesnost: Určete úroveň přesnosti potřebnou pro aplikaci.

3. Snadnost instalace: Vyhodnoťte proveditelnost instalace, včetně přístupu k nádrži a případných prostorových omezení.

4. Požadavky na údržbu: Posuďte dostupnost zdrojů pro průběžnou údržbu a kalibraci.

5. Úvahy o nákladech: Vyvažte počáteční náklady s dlouhodobými výdaji, abyste určili nákladově nejefektivnější řešení.

Macsensor je i nadále odhodlán poskytovat špičková řešení přizpůsobená vašim průmyslovým potřebám v oblasti měření a řízení hladiny kapalin.

Chcete-li získat komplexní pokyny pro výběr správného radarového snímače hladiny pro vaši konkrétní aplikaci, kontaktujte náš tým odborníků NYNÍ.
